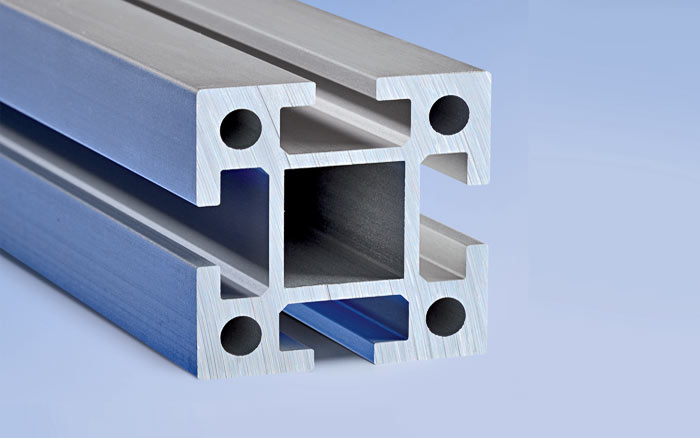

La serie 50 è costruita sulla dimensione griglia 50 x 50 mm e suoi multipli. La larghezza della scanalatura di 10 mm e la profondità della scanalatura di 12 mm sono progettati per l’uso con viti M8 DIN. Fissaggio con M4, M5 e M6 unioni filettate è anche possibile.
I canali di foro esterno Ø = 7 mm sono progettati per intercettazioni diretto di filettatura M8, e per un M5 autofilettanti inserto filettato Helicoil M6 o un filo di inserto filettato.
La lega di alluminio di alta qualità, AlMgSi 0,7 F28, garantisce un’elevata stabilità e resistenza dei profili. Insieme alla geometria innovativa sono ideali per elevati carichi statici nelle applicazioni di costruzione di macchine. Il profilo mk 2011 (100 x 100 mm), ad esempio, sostituisce il tubo squadrato utilizzato in classico carpenteria da 4 mm di spessore ed è ancora più leggera con meno deflessione!

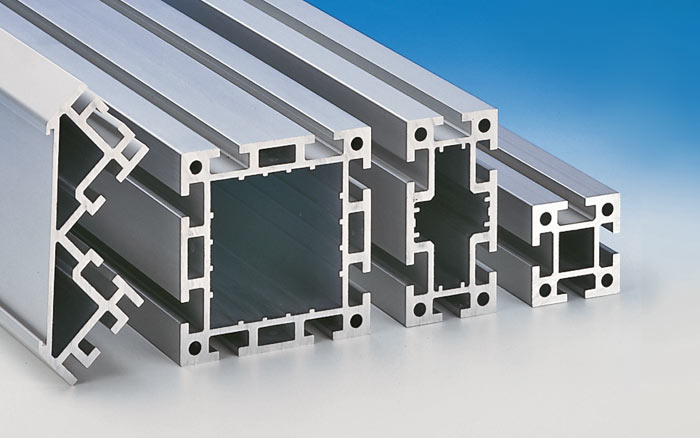

50 profili della serie sono utilizzati per le montature pesanti, scaffali, e costruzioni portanti.
| Simboli |  |
| Versioni disponibili | leggera, normale |
| Materiale | EN AW 6005A T6 AlMgSi 0,7 F28 |
| Applicazioni classiche | telai di macchine pesanti, strutture portanti |
| Dimensioni di base |  |
| Dimensioni massime | 50 x 200 mm – 100 x 100 mm |
| Filettatura | M8 |
| Peso | 1,75 kg/m – 2,85 kg/m |
| Momento di inerzia | 19,56 cm4 – 29,90 cm4 |
