Approfondiremo il collegamento tra profilati in alluminio e spiegheremo come possa essere effettuato in 3 diverse modalità. Ci soffermeremo in particolare sul metodo più elegante, quello basato sull’utilizzo dei Tension Plug.

Ma andiamo con ordine ed esaminiamo punto per punto le tre tipologie di collegamento, partendo dai metodi più classici:

  • Il primo metodo è quello più semplice. Si incide un foro passante in una barra mentre dall’altra viene effettuato un filetto, le barre si uniscono e il gioco è fatto! E’ il modello classico per fissare due profili in alluminio.
  • Un altro metodo prevede l’utilizzo di squadrette. Si fissa un lato della squadretta a 90 gradi sul profilo in alluminio, un altro lato viene appoggiato sull’altro profilo, si inseriscono le viti e si fissano le barre. Da sottolineare che MK ha aggiunto a questo sistema di fissaggio un piano con un foro filettato attraverso i quali è possibile mettere una copertura.

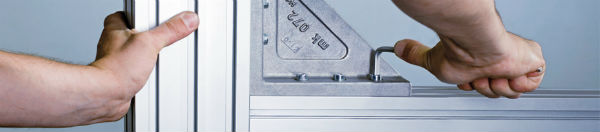

Squadrette-Profili-Alluminio

Collegamento Profili in Alluminio attraverso Squadrette

Il lato positivo? E’ una soluzione robusta senza necessità di forare il profilo in alluminio che quindi può permettere di correggere eventuali errori di montaggio

  • Il terzo collegamento avviene tramite un sistema denominato Tension Plug (ne parleremo in maniera più approfondita nel prossimo paragrafo). Esistono diversi tipi di Tension Plug a seconda dei tipi di profili da collegare.

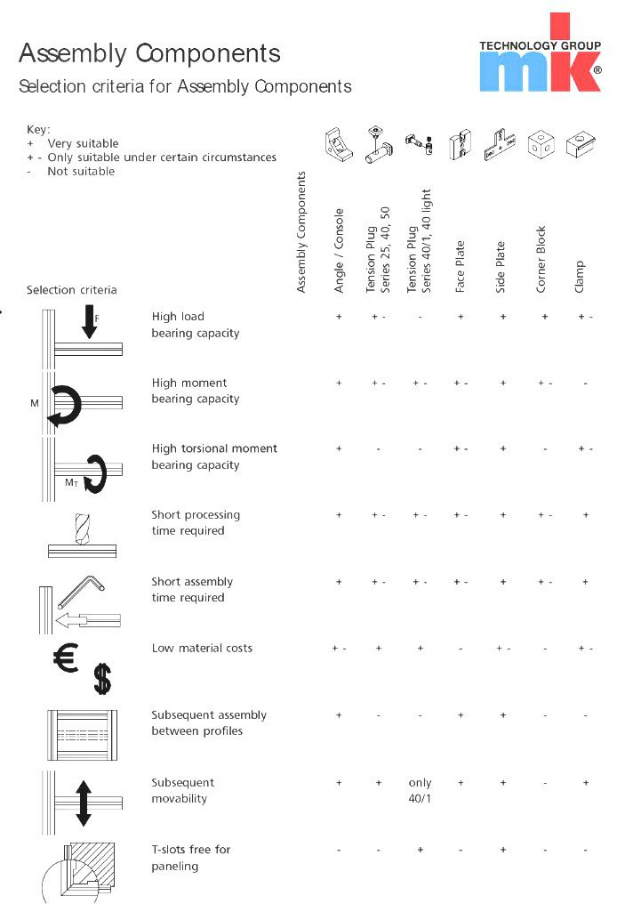

[highlight dark=”no”]Di seguito è possibile visualizzare una tabella che mette a confronto vantaggi e svantaggi delle varie modalità di collegamento.[/highlight]



Confronto-Profili-Alluminio

Nuova gamma di Tension Plug: ecco le innovazioni

A volte le innovazioni risiedono nei dettagli, nei piccoli particolari che fanno la differenza. In questo caso i piccoli particolari sono una sfera e un inserto a martello: ecco svelato il segreto dei nuovi Tension Plug.

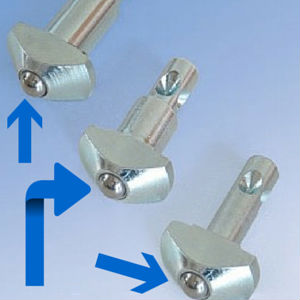

Sfere Tension Plug

Ecco le sfere della modalità di collegamento profili di alluminio Tension Plug

La pressione esercitata dalla pallina rende questi accessori ideali da utilizzare solitamente per la costruzione di telai con pannellature poichè tutte le cave devono essere accessibili. Inoltre il Tension Plug permette una facile modifica dei telai stessi perchè per il suo inserimento non è richiesto che le estremità dei profili in alluminio siano libere.

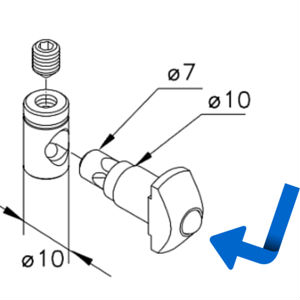

Inserimento a martello

Inserimento a martello

Va sottolineato che è molto più facile effettuare le installazioni in verticale, poichè la pallina mantiene l’inserto in posizione. Inoltre, per una regola spannometrica, il Tension Plug dovrebbe essere installato ogni metro.

Nel video sottostante si può vedere come sia facile il montaggio di profili in alluminio una volta seguite le istruzioni.
